Richard Rogers: Edificios Escogidos

Terminal 4, Aeropuerto de barajas, Madrid

Ubicación: Avenida de la Hispanidad, Distrito de Barajas, Madrid
Inicio de obra: 2000
Inauguración: 2006
1.2km de longitud

Centro Pompidou, París, Francia

Ubicación: Avenida Beaubourg, Distrito 4, París.
Inicio de obra: 1970
Inauguración: 31 de enero de 1977
10Ha de superficie

Millenium Dome, Londres, Reino Unido

-Actualmente es el O2 Arena

Ubicación: Drawdock Road, Greenwich, Londres
Inicio de obra: Junio de 1997
Inauguración: 1 de enero de 2000
365m de diámetro en planta

Maqueta volumétrica escala 1:750 (48,6 cm de diámetro)

Comparación estructural

A primera vista se puede apreciar que las tres edificaciones usan el concepto High Tech (esqueleto de metal a la vista) muy característica en Richard Rogers, de tal manera que la estructura principal de cada uno de los edificios resulta ser metálica, permitiendo en cierta manera una sensación de ligereza a pesar de su complejidad.

Basamento de columnas

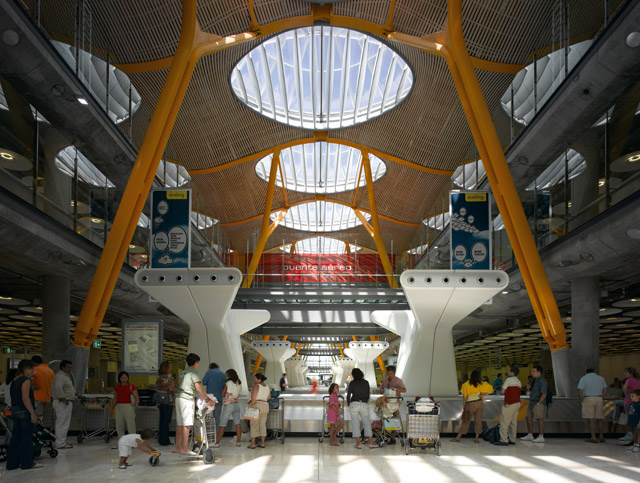

En la T4 del Aeropuerto de Barajas, las columnas principales poseen basamento en concreto, asegurando de esta manera la rigidez necesaria para soportar los empujes que genera la cubierta a través de de toda la estructura inclinada.

En el Millenium Dome se usa un basamento muy similar al de la T4, es decir, elementos en concreto que soportan una estructura metálica inclinada, pero esta vez no se transmiten las fuerzas generadas por soportar la cubierta sino por tensar la cubierta desde la parte superior.

En el Centro Pompidou no fue necesario usar elementos en concreto por encima de la superficie, pues las columnas no tenían inclinación alguna, pero evidentemente se encuentran fijadas a "dados" de concreto por debajo del suelo.

Concepto de tensado

En la terminal de Barajas se optó por diseñar una columna que se bifurca al final para sostener dos vigas en vez de usar una columna por cada viga como se podría esperar. Esta solución implicaba manejar fuerzas de empuje que tratan de abrir aún mas la bifurcación (flechas rojas). Rogers para evitar que esto sucediera, ubicó varillas metálicas que tensaban las ya mencionadas bifurcaciones, contrarrestando las fuerzas de empuje lateral (flechas azules)

Las tensiones también se aplican para generar la ligera fachada de la T4, contrarrestando el empuje del viento sobre los cristales (flechas azules) mediante elementos situados perpendicularmente al final de cada módulo de la perfilería metálica (flecha roja). Estos elementos obtienen su rigidez gracias a los tensores metálicos en forma de varilla que van fijados de piso a techo (fechlas verdes).

*En el Millenium Dome Se usa exactamente el mismo sistema para generar la fachada, solo que a una escala mayor.

En el Millenium Dome, la fuerza de tensión se aplica principalmente para sostener toda la cubierta de fibra de vidrio de la siguiente manera: los mástiles anclados al piso se erigen sobre toda la membrana de fibra la cual por efecto de gravedad genera un empuje hacia abajo (flecha azul), pero al ser liviana con relación a su superficie, permite que de los mástiles se desprendan gruesos alambres que la tensan, tirándola desde arriba (flechas rojas)

Los mástiles que tienen una altura de 100 metros aproximadamente, no solo se sostienen mediante su basamento en concreto, sino también con los mismos cables que tensan el techo, es decir, cada mástil, al estar inclinado, genera una fuerza hacia abajo debido a la gravedad (flecha azul) pero ésta es contrarrestada por la misma fuerza que hace el mástil directamente opuesto en el sentido contrario (flecha roja) dejando el sistema en equilibrio.
Adicionalmente, en la parte mas alta de la membrana de cubierta, se generó una cércha metálica para evitar que las tensiones desgarren el domo.

Cada uno de los doce mástiles está compuesto por 8 elementos verticales unidos por 36 elementos horizontales que dejan espacio en su interior para los elementos de ventilación.

Igualmente, los 8 elementos verticales se juntan tanto el el extremo superior como en el inferior, generando una forma de cono muy alargado con dos puntas.

En el Centro Pompidou la estructura básica que se repite de manera modular está compuesta de dos postes o columnas a los cuales se introduce un cabezote giratorio llamado ménsula o gerberette (en honor a su creador), y sobre éstos elementos se sujeta la viga que va de lado a lado del edificio. Evidentemente la viga trata de flexionarse, generando una fuerza hacia abajo (flecha blanca) lo que ocasiona que los extremos de las ménsulas se desequilibren. Para contrarrestar esto, se ponen tirantes que tensen el extremo de la ménsula hacia el suelo (flecha roja) y de esta manera haciendo que el punto en el cual se sujeta la viga empuje hacia arriba (flecha verde). De esta manera se pone el sistema en equilibrio.
